تفاصيل المنتج
مكان المنشأ: شيآن، مقاطعة شنشي، الصين
اسم العلامة التجارية: PeterTrade(PT)
شروط الدفع والشحن
الحد الأدنى لكمية: 1-10 قطع
الأسعار: negotiable
تفاصيل التغليف: علبة خشبية، علبة خشب مزدوج، علبة علب، إلخ
وقت التسليم: حوالي 15-45 يوما، وفقا لذلك
شروط الدفع: د/أ، تي/تي، خطاب الاعتماد، د/ف
القدرة على العرض: 100-200 طن / طن شهريا
اسم المنتج: |
ASME B16.5 الشفاه العمياء |
نوع وجه المنتج: |
وجه مرتفع (RF)، وجه مسطح (FF)، وصلة من النوع الدائري (RTJ)، وجه مفصل حضني (LJF) |
الحجم: |
1/2 ''إلى 24'' |
الضغط: |
فئة 150 |
المادة 1: |
الشفاه من الصلب الكربوني A105 |
المادة 2: |
الشفاه الفولاذ المقاوم للصدأ: ASTM A182 F304، 304L، 316، 316L، 321، 1Cr18Ni9Ti، 00Cr19Ni10، A182 F51 |
معالجة السطح: |
طلاء أسود / زيت مضاد للصدأ / مجلفن بالغمس الساخن |
أساليب التصنيع: |
الصب، التصميم، الصب والصياغة، قطع الألواح المتوسطة، الصب |
التطبيقات: |
الصناعة الكيميائية، صناعة النفط والغاز، صناعة معالجة مياه الصرف الصحي وحماية البيئة، صناعة الأدوية و |
دول التصدير: |
الولايات المتحدة الأمريكية وكندا والمملكة المتحدة وألمانيا وهولندا والبرازيل وكوريا واليابان والهند |
اسم المنتج: |
ASME B16.5 الشفاه العمياء |
نوع وجه المنتج: |
وجه مرتفع (RF)، وجه مسطح (FF)، وصلة من النوع الدائري (RTJ)، وجه مفصل حضني (LJF) |
الحجم: |
1/2 ''إلى 24'' |
الضغط: |
فئة 150 |
المادة 1: |
الشفاه من الصلب الكربوني A105 |
المادة 2: |
الشفاه الفولاذ المقاوم للصدأ: ASTM A182 F304، 304L، 316، 316L، 321، 1Cr18Ni9Ti، 00Cr19Ni10، A182 F51 |
معالجة السطح: |
طلاء أسود / زيت مضاد للصدأ / مجلفن بالغمس الساخن |
أساليب التصنيع: |
الصب، التصميم، الصب والصياغة، قطع الألواح المتوسطة، الصب |
التطبيقات: |
الصناعة الكيميائية، صناعة النفط والغاز، صناعة معالجة مياه الصرف الصحي وحماية البيئة، صناعة الأدوية و |
دول التصدير: |
الولايات المتحدة الأمريكية وكندا والمملكة المتحدة وألمانيا وهولندا والبرازيل وكوريا واليابان والهند |

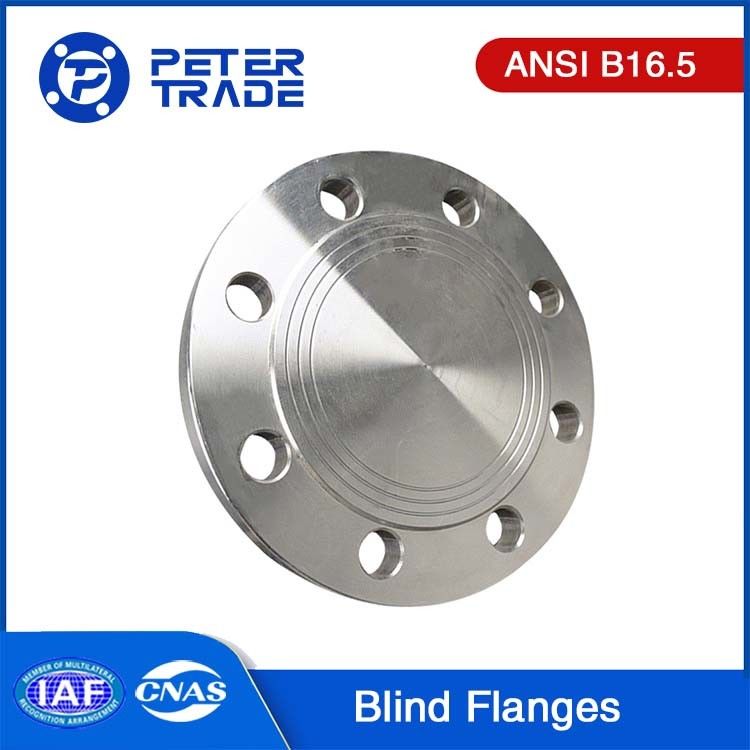

الأطراف العمياء من الفولاذ الكربوني من ANSI/ASME B16.5 الفئة 150LB BLRF للتطبيقات الصناعية
مقدمة:
كشركة راسخة ومحترمة مع خبرة واسعة في الصناعة، شانشي بيتر التجارة الدولية المحدودة فخورة لتقديم مجموعة شاملة منANSI B16.5 الفئة 150 المكشوفةمع سجل حافل في تقديم منتجات وخدمات متفوقة، نحن ملتزمون بتوفير الدرجات العليا من الاطراف التي تلبي أعلى معايير الجودة والموثوقية.
بلديANSI B16.5 الفئة 150 المكشوفةمصممة لتتفوق في تطبيقات صناعية مختلفة، وتقدم أداءا استثنائيا ومتانة. المصنوعة من مواد متميزة مثل الفولاذ الكربوني، الفولاذ المقاوم للصدأ،تم بناء هذه الاطراف لتحمل ظروف تشغيل صعبة وضمان سلامة طويلة الأجل في أنظمة الأنابيب.
نحن نفهم أهمية التنوع، وهذا هو السبب في أنANSI B16.5 الفئة 150 المكشوفةمتاحة في مجموعة واسعة من الأحجام، من 1/2 "إلى 24" (DN15-DN600) ، وتلبية متطلبات أنابيب متنوعة في مختلف الصناعات. بالإضافة إلى ذلك، فإنها تلتزم مع تصنيف الضغط 150،مما يجعلها مناسبة للتطبيقات مع ضغط أقصاه 150 رطل لكل بوصة مربعة.
وصف الأطراف العمياء من الفولاذ الكربوني:
أفولاذ الكربونهو نوع من شظايا الأنابيب الصلبة وليس لديها فتحة أو فتحة داخلية. يستخدم في المقام الأول لتغطية نهاية خط الأنابيب أو لإغلاق نقطة اتصال.شرائح عمياء من الفولاذ الكربونيعادة ما يتم تركيبها في نهاية خط أو في نقطة قد تتطلب فيها تعديلات مستقبلية ، مثل إضافة صمامات أو إصلاحات.أنها توفر نقطة نهائية صلبة وآمنة للخط الأنابيب، منع أي تدفق أو تسرب.شرائح عمياء من الفولاذ الكربونيعادة ما تكون مصنوعة من الفولاذ وتتوفر بأحجام مختلفة ومعايير ضغط مختلفة لتناسب متطلبات التطبيق المختلفة.
ANSI/ASME B16.5 أبعاد الشبكة العمياء:
| أنسي/أسمي B16.5 الفئة 150 الشباك العمياء BLRF | |||||||
| الحجم الاسمي للأنابيب | قطر خارجية | مفرط في الظهور | سمك | الحفر |
تقريبي الوزن ((لبر)) |
||
| د | G | T | قطر دائرة المسامير | عدد الثقوب | قطر المسامير | ||
| نصف بوصة | 89 | 35.1 | 11.2 | 60.5 | 4 | 15.7 | 2 |
| أربعة أرباع | 99 | 42.9 | 12.7 | 69.9 | 4 | 15.7 | 2 |
| 1 " | 108 | 50.8 | 14.2 | 79.2 | 4 | 15.7 | 2 |
| 1.1/4" | 117 | 63.5 | 15.7 | 88.9 | 4 | 15.7 | 3 |
| 1.1/2" | 127 | 73.2 | 17.5 | 98.6 | 4 | 15.7 | 4 |
| 2' | 152 | 91.9 | 19.1 | 120.7 | 4 | 19.1 | 5 |
| 2.1/2" | 178 | 104.6 | 22.4 | 139.7 | 4 | 19.1 | 7 |
| 3' | 191 | 127 | 23.9 | 152.4 | 4 | 19.1 | 9 |
| 3.1/2" | 216 | 139.7 | 23.9 | 177.8 | 8 | 19.1 | 13 |
| 4' | 229 | 157.2 | 23.9 | 190.5 | 8 | 19.1 | 17 |
| 5' | 254 | 185.7 | 23.9 | 215.9 | 8 | 22.4 | 20 |
| 6' | 279 | 215.9 | 25.4 | 241.3 | 8 | 22.4 | 27 |
| 8' | 343 | 269.7 | 28.4 | 298.5 | 8 | 22.4 | 47 |
| 10' | 406 | 323.9 | 30.2 | 362 | 12 | 25.4 | 70 |
| 12' | 483 | 381 | 31.8 | 431.8 | 12 | 25.4 | 123 |
| 14' | 533 | 412.8 | 35.1 | 476.3 | 12 | 28.4 | 140 |
| 16' | 597 | 469.9 | 36.6 | 539.8 | 16 | 28.4 | 180 |
| 18' | 635 | 533.4 | 39.6 | 577.9 | 16 | 31.8 | 220 |
| 20' | 699 | 584.2 | 42.9 | 635 | 20 | 31.8 | 285 |
| 22 | 749 | 641.3 | 44.5 | 692.2 | 20 | 35.1 | 355 |
| 24' | 813 | 692.2 | 47.8 | 749.3 | 20 | 35.1 | 430 |
1الأبعاد بالميلي متر(ملم).
2يمكن تحديد الأبعاد من قبل المشترين المختلفين.
خصائص الأطراف العمياء من فئة ANSI/ASME 150:
شرائح عمياءالشظايا المفتوحة هي أقراص صلبة تستخدم لحجب خط أنابيب أو لإنشاء توقف. يتم استخدامها عادة لاختبار ضغط تدفق السائل أو الغاز من خلال أنبوب أو وعاء.فيما يلي بعض الخصائص الرئيسية وتطبيقاتأجهزة التشذيب العمياء:
التصميم: أجزاء غير مرئيةعادة ما تكون لوحات مستديرة مع ثقوب المسامير حول المحيط لسهولة التثبيت وإزالتها. تسمح ثقوب المسامير بتثبيت اللفاف بشكل آمن على اللفاف أو الفوهة المزدوجة باستخدام المسامير.
الختم: أجهزة التشطيب العمىمصممة لتوفير ختم في نهاية نظام الأنابيب. إنها تمنع تدفق السائل أو الغاز بشكل فعال وتمنع التسرب من نهاية الأنابيب المفتوحة.
اختبار الضغط: أجزاء غير مرئيةغالبا ما تستخدم أثناء اختبار الضغط الهيدروستاتيكي أو النيوماتيكي للأنابيب والأوعية.شاشة عمياءفي نهاية الأنابيب، يمكن الضغط بشكل آمن لاختبار سلامة النظام.
الصيانة والتفتيش:أثناء صيانة أو فحص نظام الأنابيب،أجهزة التشطيب العمياءيمكن استخدامها لإغلاق مقاطع من خط الأنابيب، مما يسمح للعمل أن يتم على شرائح محددة دون قطع التدفق العام.
تخصيص: شرائح عمياءيمكن تصنيعها بأحجام مختلفة ومعدلات ضغط ومواد تتناسب مع متطلبات التطبيق المحددة. وهي متوفرة في معايير مختلفة مثل ASME / ANSI و API و DIN وغيرها.
الخيارات المادية: أجزاء غير مرئيةمصنوعة من مجموعة متنوعة من المواد بما في ذلك الفولاذ الكربوني والفولاذ المقاوم للصدأ والفولاذ المسبوب والسبائك الأخرى،حسب التطبيق والخصائص المطلوبة لظروف التشغيل الخاصة.
مزايا الأطراف العمياء من الفولاذ الكربوني من الفئة 150 ANSI/ASME B16.5:
الأطراف العمياء من الفولاذ الكربوني من الفئة 150 ANSI/ASME B16.5تقدم العديد من المزايا للاستخدام في تطبيقات صناعية مختلفة. بعض المزايا الرئيسية تشمل:
التكلفة الفعالة: أجهزة التشطيب العمياءعادة ما تكون أكثر بأسعار معقولة بالمقارنة مع الأطراف المصنوعة من مواد أخرى، مثل الفولاذ المقاوم للصدأ أو الفولاذ المسبوب.هذه الفعالية من حيث التكلفة تجعلها خيارًا عمليًا واقتصاديًا للعديد من التطبيقات دون المساس بالجودة والأداء.
مقاومة للتآكل: أجهزة شاشة عمياء من الفولاذ الكربونيغالبًا ما تكون مغلفة أو معالجة لتعزيز مقاومة التآكل. وهذا يساعد على حماية الاطراف من تأثيرات الرطوبة والمواد الكيميائية والمواد التآكلية الأخرى ،ضمان طول العمر والموثوقية في البيئات الصعبة.
قوة ودائمة: فولاذ الكربون معروف بقوته العالية ومتانته، مما يجعله خيارًا ممتازًا للشرائح العمياء.يمكن لهذه الاطراف مقاومة الضغوط العالية وتوفير أداء طويل الأمد في الظروف الصعبةلضمان التشغيل الموثوق به على مر الزمن.
التنوع الكامل: أجهزة الشاشة العمياء من الفولاذ الكربونيمناسبة للاستخدام في مختلف الصناعات والتطبيقات، بما في ذلك خطوط أنابيب النفط والغاز، ومصانع البتروكيماويات، ومرافق توليد الطاقة، وأنظمة معالجة المياه، وأكثر من ذلك.تنوعها يجعلها خيارًا شائعًا لمجموعة واسعة من المشاريع ذات متطلبات مختلفة.
سهولة التثبيت: أجهزة التشطيب العمىمن السهل تثبيتها وتوفير إغلاق آمن لنهاية الأنابيب أو الصمامات. يمكن لحامها أو إيقافها في مكانها ، مما يوفر المرونة وسهولة التثبيت في أنظمة الأنابيب المختلفة.
توفر وتوحيد المعايير: ANSI/ASME B16.5 فئة 150 الفولاذ الكربوني الأطراف العمياءتتوفر على نطاق واسع بأحجام وأبعاد مختلفة، وتصنع وفقاً لمعايير الصناعة. هذا التوافر والتوحيد يضمن التوافق، وسهولة الشراء،وإدارة مخزون مبسطة.
هذه المزايا مجتمعة تجعلالأطراف العمياء من الفولاذ الكربوني من الدرجة 150 ANSI/ASME B16.5خيار موثوق وعملي لإغلاق الأنابيب أو الصمامات في تطبيقات الضغط المنخفض ، مما يوفر فعالية من حيث التكلفة ومقاومة للتآكل ،وحلول متعددة الاستخدامات لمجموعة واسعة من الاحتياجات الصناعية.
تصنيفات شرائح الفولاذ الكربوني:
المعيار الأمريكيشرائح الفولاذ الكربونيهي شرائح مصنوعة من الفولاذ الكربوني وتستخدم على نطاق واسع في الصناعات مثل البترول والكيماويات والغاز الطبيعي وبناء السفن والبناء وحفظ المياه.عادة ما تنقسم فولاذ الكربون إلى الأجزاء التالية::
1.Q235:Q235 هو نوع فولاذ هيكلي الكربون المستخدم بشكل شائع المحدد في المعيار الوطني الصيني GB / T 700. غالبًا ما يستخدم في الهياكل الهندسية العامة وصناعات التصنيع.من الفولاذ الكربوني، يستخدم مادة Q235 عادة في أنظمة خطوط الأنابيب التي تعمل بضغط منخفض ودرجة حرارة منخفضة وبيئات الإجهاد غير الحرجة.
2.A105:A105 هي مادة من الصلب الكربوني المحددة في معيار ASTM الأمريكي ، والمتوافقة مع متطلبات ASTM A105 / A105M.مما يجعلها مناسبة للاستخدام في نطاق واسع من درجات الحرارة من درجات حرارة منخفضة إلى عاليةيستخدم عادة لنظم الأنابيب واتصالات الصمامات في ظل درجات حرارة عالية وضغط مرتفع.
3.A350 LF2:A350 LF2 هي أيضاً مادة من فولاذ الكربون المحددة في معيار ASTM، وتتوافق مع متطلبات ASTM A350/A350M.وهذه المادة لديها صلابة جيدة في درجات الحرارة المنخفضة ومقاومة للشقوقيستخدم عادة لنظم الأنابيب واتصالات الصمامات في ظل ظروف درجة حرارة منخفضة.
4.A694 F42/F52/F60/F65/F70:يتم تحديد هذه الفئات من المواد في معيار ASTM A694 لمواد الصلب الكربوني المستخدمة في الصلب ذو القوة العالية والحرارة المنخفضةأو أنظمة أنابيب عالية الضغط ذات درجة حرارة طبيعية واتصالات الصماماتالمواد المختلفة لديها قوة مختلفة وخصائص مقاومة للتآكل، مناسبة لظروف العمل المختلفة.
5.ASTM A181 Gr.1/Gr.2:هذه الصفوف من مواد شفرات الفولاذ الكربوني مناسبة لأوعية الضغط والصمامات وأدوات خطوط الأنابيب في ظل ظروف الضغط المنخفض ودرجة الحرارة المنخفضة.لديهم قابلية جيدة للصناعة والأداء الميكانيكي.
6.ASTM A516 Gr70:الدرجة 70 هي فولاذ الكربون المتوسط المستخدم بشكل شائع ، والمعروف لسهولة لحامته ومصنعه الجيدة ، وهي مناسبة لتصنيع الستائر وأدوات الأنابيب ، من بين أمور أخرى.
7. A216 WCB:A216 WCB هي مادة صب فولاذ الكربون المحددة في معيار ASTM الأمريكي ، والمتوافقة مع متطلبات ASTM A216/A216M. WCB تعني الفولاذ الكربوني الصب ،و يستخدم عادة في شظايا الفولاذ الكربوني التي تتطلب صب في الهياكل الهندسية العامة والصناعات التحويلية.
هذه الدرجات المادية المذكورة أعلاه ليست سوى جزء من المواد المستخدمة عادة ، وهناك درجات مواد أخرى في التطبيقات العملية.عند اختيار نوع المواد للشرائح الفولاذ الكربوني، من الضروري النظر في متطلبات الهندسة، درجة الحرارة، الضغط، الوسط،ومتطلبات المعايير ذات الصلة لضمان أن مادة الفلنج تلبي متطلبات الأداء والسلامة المقابلة.
تطبيقات الأطراف العمياء من الفولاذ الكربوني من الفئة 150 ASME B16.5:
أجهزة التشابك العمياء من الفولاذ الكربوني من الفئة 150لديها مجموعة واسعة من التطبيقات في مختلف الصناعات بسبب تصميمها وقدراتها المحددة. بعض التطبيقات الشائعة تشمل:
صناعة البتروكيماويات: شظايا عمياء من الفولاذ الكربونيغالباً ما تستخدم في صناعة البتروكيماويات لإغلاق نهايات خطوط الأنابيب والخزانات وأوعية الضغط. أنها توفر نقطة نهائية آمنة وقوية ضد التسرب ،وهو ضروري لاحتواء المواد الخطرة والحفاظ على سلامة النظام.
صناعة النفط والغاز:هذهأجهزة التشطيب العمياءتستخدم في منشآت النفط والغاز لإغلاق نهايات الأنابيب أثناء عمليات الصيانة أو الإصلاح أو إيقاف التشغيل.كما أنها تستخدم في أنظمة خطوط الأنابيب لخلق الطرفين التي يمكن تعديلها بسهولة أو إعادة فتحها للتوسعات المستقبلية.
توليد الطاقة:في محطات الطاقةأجهزة التشابك العمياء من الفولاذ الكربوني من الفئة 150يتم استخدامها في أنظمة أنابيب البخار والماء والغاز. وهي بمثابة أجهزة إغلاق لإنهاء الأنابيب وتوفر وسيلة لعزل أقسام شبكة الأنابيب أثناء الصيانة والإصلاح.
المعالجة الكيميائية: أجهزة التشطيب العمياءتستخدم في مرافق المعالجة الكيميائية لإغلاق الفتحات وتوفير نقطة نهاية آمنة للأنابيب والمفاعلات وأوعية التخزين.تساعد على منع التسرب والحفاظ على سلامة النظام عند التعامل مع المواد الكيميائية المعطرة أو الخطرة.
معالجة المياه وتوزيعها:هذه الاطراف تجد تطبيقها في مرافق معالجة المياه وأنظمة التوزيع لتغطية نهايات الأنابيب غير المستخدمة، وخلق انسدادات،أو توفير نقاط وصول للتوسع أو تعديل البنية التحتية في المستقبل.
بشكل عام،أجهزة التشابك العمياء من الفولاذ الكربوني من الفئة 150هي مكونات متعددة الاستخدامات تلعب دوراً حاسماً في إنشاء نقاط انتهاء آمنة، وتسهيل الصيانة،وضمان سلامة أنظمة الأنابيب عبر مجموعة واسعة من التطبيقات الصناعية.
