تفاصيل المنتج
مكان المنشأ: شيآن، مقاطعة شنشي، الصين
اسم العلامة التجارية: PeterTrade(PT)
رقم الموديل: MSS SP-43 معيار Buttweld/مخفض متحد المركز غير ملحوم
شروط الدفع والشحن
الحد الأدنى لكمية: 1-10 قطع
الأسعار: negotiable
تفاصيل التغليف: علبة خشبية، علبة خشب مزدوج، علبة علب، إلخ
وقت التسليم: حوالي 15-45 يوما، وفقا لذلك
شروط الدفع: د/أ، تي/تي، خطاب الاعتماد، د/ف
القدرة على العرض: 100-200 طن / طن شهريا
معيار المنتج: |
إم إس إس إس بي-43 |
اسم المنتج: |
Buttweld/مخفضات متحدة المركز غير ملحومة |
المواد: |
الفولاذ المقاوم للصدأ: ASTM A403 WP304، 304L، 316، 316L، 321، إلخ. |
الاتصال: |
اللحام |
الشكل: |
متساوي |
الخصائص: |
قوة عالية، مقاومة للتآكل، سهلة التركيب |
التقنيات: |
مصنوع |
اطلب: |
البتروكيماويات، هندسة الأنابيب، الخدمات العامة والمياه. |
معيار المنتج: |
إم إس إس إس بي-43 |
اسم المنتج: |
Buttweld/مخفضات متحدة المركز غير ملحومة |
المواد: |
الفولاذ المقاوم للصدأ: ASTM A403 WP304، 304L، 316، 316L، 321، إلخ. |
الاتصال: |
اللحام |
الشكل: |
متساوي |
الخصائص: |
قوة عالية، مقاومة للتآكل، سهلة التركيب |
التقنيات: |
مصنوع |
اطلب: |
البتروكيماويات، هندسة الأنابيب، الخدمات العامة والمياه. |

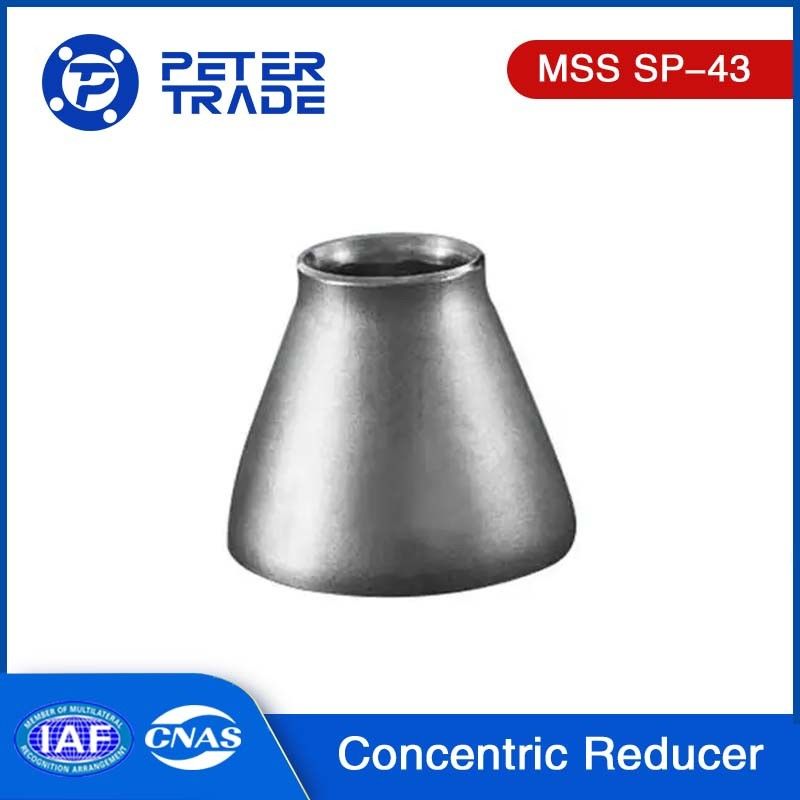

MSS SP-43 لحام البط / أجهزة تخفيف مركزية من الفولاذ المقاوم للصدأ SCH40 للصناعات الكيميائية والبتروكيماوية
مقدمة الشركة:
شركة شانشي بيتر للتجارة الدولية المحدودةهو مورد راسخ وذو سمعة جيدة في السوق، مع سجل حافل لأكثر من عقدين من الزمن.لقد بنينا سمعة قوية كمصدر موثوق وموثوق بهMSS SP-43 الصلب المقاوم للصدأ الحامية المتمركزة.تركيزنا الأساسي هو تقديم حلول أساسم B16.9 عالية الجودة لتجهيزات الأنابيب وضمان رضا العملاء.
على مر السنين، قمنا بتطوير علاقات صلبة مع الشركات المصنعة المعروفة، مما يمنحنا الوصول إلى مجموعة شاملة منMSS SP-43 أدوات لحام الأردافمخزوننا يتألف من الأدوات المصنوعة من الفولاذ المقاوم للصدأ المتميز، والمعروفة بمتانتها المتميزة، ومقاومة التآكل، وطول العمر.نحن نفهم أهمية الدقة والامتثال لمعايير الصناعةولذلك، فإننا مصادر بدقة الأدوات التي تلبي المواصفات الصارمة الموضحة في(ميس إس بي 43)
وصف لوازم الصلح SP-43:
أدوات اللحام المعدنية MSS SP 43إما مصنوعة أو مصنعة لتطبيقات تتطلب ضغطاً منخفضاً ومقاومة للتآكل. هذه الأجهزة تتكون من مرفقين بطول نصف قطره 90 درجة و 45 درجة، وخطوط مستقيمة وتخفيضية،نهاية العضلة الحوضية، أقفال، 180 درجة إعادة نصف قطر طويلة، فضلا عن الحدقات المركزية والغريبة.معايير MSS SP 43تشمل الأدوات المصممة للتوافق مع أنابيب جدول 5S و 10S عبر جميع أحجام الأنابيب الاسمية المحددة في ASME B36.19ومع ذلك ، فإن أطراف القضبان القصيرة مناسبة للاستخدام مع أنابيب SCH 40S.
أدوات اللحام للخلفية من طراز MSS SP-43تم تصميمها لتتناسب مع أبعاد الأنابيب التي يتم توصيلها بها ، مما يضمن تناسبًا مناسبًا ومواءمة في نظم الأنابيب.معدات MSS SP-43يجب أن تلتزم بمعايير الأنابيب المعمول بها فيما يتعلق بالقطرات الخارجية والتسامحات لللحام والتركيب السلس.
وفقًاMSS SP-43المواصفات، يجب أن يطابق سمك الجدار الاسمي للشريط الذي يتم لحامها به.يمكن لحام الأدوات ذات الجدران الثقيلة إلى أنابيب الحائط الخفيفة إذا كان الجدار الثقيل متواءماً من الداخل أو الخارج لتتماشى مع أبعاد الأنابيب الخفيفةيسمح هذا التجاعيد بالانتقال السلس والاتصال السليم بين التركيب والأنبوب ، مما يضمن وصلة آمنة وخالية من التسرب.
من خلال اتباع هذه الإرشادات،معدات MSS SP-43الحفاظ على التوافق مع معايير الأنابيب وتوفير اتصال موثوق به في أنظمة الأنابيب، وتلبية متطلبات التطبيقات منخفضة الضغط ومقاومة للتآكل.
المواد والحرارة من MSS SP-43 قطر طويل 90 درجة المرفقين:
وتشمل المواد التي تغطيها MSS SP 43 للأدوات الفاتورة الفولاذ المقاوم للصدأ الأوستنيتي مثل أنواع 304/304L و 316/316L و 317/317L و 321 و 347. بالإضافة إلى ذلك ، المعادن غير الحديدية مثل التيتانيوم (Gr.1(جري)2(جري)3(جري)5(جري)7، Gr.12) ، Inconel 600، Inconel 625، Hastelloy C-276، Hastelloy C-22، Monel 400، Incoloy 800، Incoloy 825/925، سبيكة 31، وسبيكة 20.
المعالجة الحرارية المناسبة أمر حاسم ويجب أن يتم على أساس المواد المحددة المستخدمة لضمان أقصى قدر من مقاومة التآكل.هذا يساعد على تعزيز الخصائص الميكانيكية والأداء العام للأدوات في ظروف تشغيل مختلفة.
أخفض مركزي من الفولاذ المقاوم للصدأهو عدادات أنابيب تستخدم لربط أنابيب من قطرات مختلفة في نظام الأنابيب مع الحفاظ على خط وسط مشترك. لديه شكل مخروطي مع نهاية واحدة أكبر من قطرها من الأخرى،يسمح بالانتقال السلس بين الأنابيب.خفض مركزي من الفولاذ المقاوم للصدألديه تصميم متماثل ، مع خطوط وسط كلا الطرفين محاذاة. وهذا يعني أن الجهاز يشكّل خطاً مستقيمًا عند النظر إليه من الجانب ، مما يوفر تخفيضًا تدريجيًا ومتساويًا في القطر.تم تصميم نهايات الجهاز المحدّد المركزي لحامها إلى الأنابيب المقابلة. ولديها حافة مقطوعة لتسهيل عملية الحامض وضمان اتصال قوي وعازم على التسرب.
MSS SP-43 أجهزة الحد المركزيمتوفرة في مجموعة من الأحجام والأبعاد ، المحددة في المعيار. الأبعاد تشمل قطرات الأنابيب الكبيرة والصغيرة ، والطول الإجمالي للجهاز المقلص ،وسمك الحائط الخاصيقدم هذا المعيار مبادئ توجيهية لتسميات الضغط والحرارةMSS SP-43 أجهزة الحد المركزيبناءً على المواد المستخدمة وحجم الأجهزة. هذه القياسات تضمن أن أجهزة التقليل يمكن أن تتعامل بأمان مع ظروف التشغيل المتوقعة في نظام الأنابيب.
وبالإضافة إلى ذلك، يجب أن تلتزم جميع الأدوات مع معايير اللحام، مع اللحام،و إجراءات اللحام التي تم تأهيلها وفقًا للمبادئ التوجيهية المحددة في قانون ASME للكبائن وأوعية الضغط (BPVC) القسم IXهذا يضمن أن عمليات اللحام يتم تنفيذها بشكل صحيح وتلبية معايير الجودة المطلوبة للعمل الآمن والكفء من الأدوات في التطبيقات الصناعية.
MSS SP-43 أبعاد جهاز التحكم المركزي:
| MSS SP-43 أبعاد جهاز التحكم المركزي | ||||||
| الـ NPS | D:القطر الخارجي عند شفرة الطرف الكبير ((إنش) | D:القطر الخارجي عند محور الطرف الكبير ((ملم) | D1:القطر الخارجي عند محور الطرف الصغير ((إنش)) | D1:القطر الخارجي عند محور الطرف الصغير ((ملم) | هـ ((إنش) | ه ((م) |
| 3/4 × 1/2 | 1.05 | 26.67 | 0.84 | 21.34 | 1.5 | 38.10 |
| 1 × 3/4 | 1.32 | 33.53 | 1.05 | 26.67 | 2 | 50.80 |
| 1 × 1/2 | 1.32 | 33.53 | 0.84 | 21.34 | 2 | 50.80 |
| 1 × 3/8 | 1.32 | 33.53 | 0.68 | 17.27 | 2 | 50.80 |
| 1-1/4 × 1 | 1.66 | 42.16 | 1.32 | 33.53 | 2 | 50.80 |
| 1-1/4 × 3/4 | 1.66 | 42.16 | 1.05 | 26.67 | 2 | 50.80 |
| 1-1/4 × 1/2 | 1.66 | 42.16 | 0.84 | 21.34 | 2 | 50.80 |
| 1-1/2 × 1-1/4 | 1.9 | 48.26 | 1.66 | 42.16 | 2.5 | 63.50 |
| 1-1/2 × 1 | 1.9 | 48.26 | 1.32 | 33.53 | 2.5 | 63.50 |
| 1-1/2 × 3/4 | 1.9 | 48.26 | 1.05 | 26.67 | 2.5 | 63.50 |
| 1-1/2 × 1/2 | 1.9 | 48.26 | 0.84 | 21.34 | 2.5 | 63.50 |
| 2 × 1-1/2 | 2.38 | 60.45 | 1.9 | 48.26 | 3 | 76.20 |
| 2 × 1-1/4 | 2.38 | 60.45 | 1.66 | 42.16 | 3 | 76.20 |
| 2 × 1 | 2.38 | 60.45 | 1.32 | 33.53 | 3 | 76.20 |
| 2 × 3/4 | 2.38 | 60.45 | 1.05 | 26.67 | 3 | 76.20 |
| 2-1/2 × 2 | 2.88 | 73.15 | 2.38 | 60.45 | 3.5 | 88.90 |
| 2-1/2 × 1-1/2 | 2.88 | 73.15 | 1.9 | 48.26 | 3.5 | 88.90 |
| 2-1/2 × 1-1/4 | 2.88 | 73.15 | 1.66 | 42.16 | 3.5 | 88.90 |
| 2-1/2 × 1 | 2.88 | 73.15 | 1.32 | 33.53 | 3.5 | 88.90 |
| 3 × 2-1/2 | 3.5 | 88.90 | 2.88 | 73.15 | 3.5 | 88.90 |
| 3 × 2 | 3.5 | 88.90 | 2.38 | 60.45 | 3.5 | 88.90 |
| 3 × 1-1/2 | 3.5 | 88.90 | 1.9 | 48.26 | 3.5 | 88.90 |
| 3 × 1-1/4 | 3.5 | 88.90 | 1.66 | 42.16 | 3.5 | 88.90 |
| 3-1/2 × 3 | 4 | 101.60 | 3.5 | 88.90 | 4 | 101.60 |
| 3-1/2 × 2-1/2 | 4 | 101.60 | 2.88 | 73.15 | 4 | 101.60 |
| 3-1/2 × 2 | 4 | 101.60 | 2.38 | 60.45 | 4 | 101.60 |
| 3-1/2 × 1-1/2 | 4 | 101.60 | 1.9 | 48.26 | 4 | 101.60 |
| 3-1/2 × 1-1/4 | 4 | 101.60 | 1.66 | 42.16 | 4 | 101.60 |
| 4 × 3 1/2 | 4.5 | 114.30 | 4 | 101.60 | 4 | 101.60 |
| 4 × 3 | 4.5 | 114.30 | 3.5 | 88.90 | 4 | 101.60 |
| 4 × 2-1/2 | 4.5 | 114.30 | 2.88 | 73.15 | 4 | 101.60 |
| 4 × 2 | 4.5 | 114.30 | 2.38 | 60.45 | 4 | 101.60 |
| 4 × 1-1/2 | 4.5 | 114.30 | 1.9 | 48.26 | 4 | 101.60 |
| 5 × 4 | 5.56 | 141.22 | 4.5 | 114.30 | 5 | 127.00 |
| 5 × 3 1/2 | 5.56 | 141.22 | 4 | 101.60 | 5 | 127.00 |
| 5 × 3 | 5.56 | 141.22 | 3.5 | 88.90 | 5 | 127.00 |
| 5 × 2-1/2 | 5.56 | 141.22 | 2.88 | 73.15 | 5 | 127.00 |
| 5 × 2 | 5.56 | 141.22 | 2.38 | 60.45 | 5 | 127.00 |
| 6 × 5 | 6.62 | 168.15 | 5.56 | 141.22 | 5.5 | 139.70 |
| 6 × 4 | 6.62 | 168.15 | 4.5 | 114.30 | 5.5 | 139.70 |
| 6 × 3 1/2 | 6.62 | 168.15 | 4 | 101.60 | 5.5 | 139.70 |
| 6 × 3 | 6.62 | 168.15 | 3.5 | 88.90 | 5.5 | 139.70 |
| 6 × 2-1/2 | 6.62 | 168.15 | 2.88 | 73.15 | 5.5 | 139.70 |
| 8 × 6 | 8.62 | 218.95 | 6.62 | 168.15 | 6 | 152.40 |
| 8 × 5 | 8.62 | 218.95 | 5.56 | 141.22 | 6 | 152.40 |
| 8 × 4 | 8.62 | 218.95 | 4.5 | 114.30 | 6 | 152.40 |
| 8 × 3 1/2 | 8.62 | 218.95 | 4 | 101.60 | 6 | 152.40 |
| 10 × 8 | 10.75 | 273.05 | 8.62 | 218.95 | 7 | 177.80 |
| 10 × 6 | 10.75 | 273.05 | 6.62 | 168.15 | 7 | 177.80 |
| 10 × 5 | 10.75 | 273.05 | 5.56 | 141.22 | 7 | 177.80 |
| 10 × 4 | 10.75 | 273.05 | 4.5 | 114.30 | 7 | 177.80 |
| 12 × 10 | 12.75 | 323.85 | 10.75 | 273.05 | 8 | 203.20 |
| 12 × 8 | 12.75 | 323.85 | 8.62 | 218.95 | 8 | 203.20 |
| 12 × 6 | 12.75 | 323.85 | 6.62 | 168.15 | 8 | 203.20 |
| 12 × 5 | 12.75 | 323.85 | 5.56 | 141.22 | 8 | 203.20 |
| 14 × 12 | 14 | 355.60 | 12.75 | 323.85 | 13 | 330.20 |
| 14 × 10 | 14 | 355.60 | 10.75 | 273.05 | 13 | 330.20 |
| 14 × 8 | 14 | 355.60 | 8.62 | 218.95 | 13 | 330.20 |
| 14 × 6 | 14 | 355.60 | 6.62 | 168.15 | 13 | 330.20 |
| 16 × 14 | 16 | 406.40 | 14 | 355.60 | 14 | 355.60 |
| 16 × 12 | 16 | 406.40 | 12.75 | 323.85 | 14 | 355.60 |
| 16 × 10 | 16 | 406.40 | 10.75 | 273.05 | 14 | 355.60 |
| 16 × 8 | 16 | 406.40 | 8.62 | 218.95 | 14 | 355.60 |
| 18 × 16 | 18 | 457.20 | 16 | 406.40 | 15 | 381.00 |
| 18 × 14 | 18 | 457.20 | 14 | 355.60 | 15 | 381.00 |
| 18 × 12 | 18 | 457.20 | 12.75 | 323.85 | 15 | 381.00 |
| 18 × 10 | 18 | 457.20 | 10.75 | 273.05 | 15 | 381.00 |
| 20 × 18 | 20 | 508.00 | 18 | 457.20 | 20 | 508.00 |
| 20 × 16 | 20 | 508.00 | 16 | 406.40 | 20 | 508.00 |
| 20 × 14 | 20 | 508.00 | 14 | 355.60 | 20 | 508.00 |
| 20 × 12 | 20 | 508.00 | 12.75 | 323.85 | 20 | 508.00 |
| 24 × 20 | 24 | 609.60 | 20 | 508.00 | 20 | 508.00 |
| 24 × 18 | 24 | 609.60 | 18 | 457.20 | 20 | 508.00 |
| 24 × 16 | 24 | 609.60 | 16 | 406.40 | 20 | 508.00 |
فئة مختلفة من أجهزة الحد التركيزية من الفولاذ المقاوم للصدأ:
تستخدم فولاذات مختلفة من الفولاذ المقاوم للصدأأجهزة تخفيض مركزية غير متداخلة، كل منها يقدم خصائص محددة مناسبة للتطبيقات المختلفة. فيما يلي بعض الصفات الشائعة من الفولاذ المقاوم للصدأ المستخدمة في أجهزة تقليص مركزية مؤخرة / بلا خيوط:
الصف 304 / 304L:
الصف 316/316L:
الصف 321/321H:
الصف 347/347H:
الصف 904L:
الاختلافات بين MSS SP-43 المقلل المركزي و المقلل الغريب:
يتم استخدام المكسرات عادة في أنظمة الأنابيب عندما تكون هناك حاجة إلى الانتقال بين الأنابيب ذات القطرات المختلفة. فهي تساعد على تقليل قطر خط مستقيم من الأنابيب،تسمح بتدفق سلس وفعال للسائل أو الغاز.
الجهاز الحدّي المركزي:هذا النوع من أجهزة تقليص لديه خط مركزي مشترك ، مما يعني أن نهايات أجهزة التقليص موجهة مع بعضها البعض. فإنه يوفر تقليص تدريجي في قطر الأنابيب ،الحفاظ على مسار التدفق السلس وتقليل الاضطرابات.
خفض مركزي:على النقيض من المكسرات المركزية،خفض مركزيلديها خطوط مركزية مُتحركة. وهذا يعني أن نهايات الجهاز لا تتوافق، ووضع نهاية واحدة أعلى أو أقل قليلاً من الأخرى.يتم استخدام المكسرات المتحركة في المقام الأول في الحالات التي تكون فيها الحاجة إلى منع تراكم جيوب الهواء أو السوائل داخل نظام الأنابيبالتصميم المتحرك يساعد على تسهيل تصريف أي سوائل عالقة.
MSS SP-43 أجهزة تخفيض مركزية من الفولاذ المقاوم للصدأتستخدم عادة في تطبيقات صناعية مختلفة حيث هناك حاجة إلى الانتقال بين الأنابيب ذات القطرات المختلفة مع الحفاظ على خط مركزي مشترك.
تحكم تدفق السوائل: MSS SP-43 أجهزة تخفيض مركزية من الفولاذ المقاوم للصدأتستخدم لتحكم وتنظيم تدفق السوائل داخل أنظمة الأنابيب. أنها تسمح بتقليل تدريجي في قطر الأنابيب ، مما يقلل من الاضطرابات وفقدان الضغط.هذا مهم في التطبيقات حيث الحفاظ على معدل تدفق معين أو الضغط أمر بالغ الأهمية، مثل أنظمة توزيع المياه ، وصناعات العمليات ، وأنظمة HVAC.
اتصالات المضخة والضاغط:في أنظمة الأنابيب التي تتضمن مضخات أو ضاغطاتMSS SP-43أجهزة تخفيض مركزية من الفولاذ المقاوم للصدأتستخدم للانتقال من أنبوب قطره أكبر إلى أنبوب قطره أصغر. هذا يساعد على مطابقة حجم منفذ المضخة أو الضاغط،ضمان تدفق فعال دون خلق انخفاض ضغط مفرطيتم استخدام المكثفات المركزية عادة في خطوط أنابيب النفط والغاز ومحطات معالجة المياه وأنظمة العمليات الصناعية.
تحويل الحجم: MSS SP-43 أجهزة تخفيض مركزية من الفولاذ المقاوم للصدأيتم استخدامها عندما تكون هناك حاجة لربط الأنابيب ذات الأحجام المختلفة ، خاصة عند الانتقال من الأنابيب الكبيرة إلى الأنابيب الصغيرة.أنها توفر انخفاض سلس ومتساوي في قطر مع الحفاظ على خط الوسطهذا مفيد في تطبيقات مثل خطوط أنابيب النفط والغاز ومصانع معالجة الكيماويات ومرافق معالجة المياه.
التطبيقات الصحية: MSS SP-43 أجهزة تخفيض مركزية من الفولاذ المقاوم للصدأتستخدم عادة في التطبيقات الصحية، وخاصة في الصناعات مثل الأدوية والمواد الغذائية والمشروبات ومعالجة الألبان.هذه المكابح تخفيف تساعد على الانتقال بين الأنابيب من أحجام مختلفة مع الحفاظ على سطح داخلي ناعم ونظيف، مما يقلل من خطر تلوث المنتج.
تطبيقات درجات الحرارة العالية: MSS SP-43 أجهزة تخفيض مركزية من الفولاذ المقاوم للصدأيمكن أن تتحمل درجات الحرارة العالية وتستخدم في التطبيقات التي تنطوي على السوائل الساخنة أو الغازات. يتم استخدامها عادة في محطات توليد الطاقة والمصافي وصناعات البتروكيماويات.
