تفاصيل المنتج
مكان المنشأ: شيان ، الصين
اسم العلامة التجارية: PeterTrade(PT)
إصدار الشهادات: ISO9001, CE, API,etc
رقم الموديل: JIS B2220
شروط الدفع والشحن
الحد الأدنى لكمية: 10 قطع
الأسعار: negotiable
تفاصيل التغليف: الكرتون، الحافظة من الخشب المزدوج، وفقا لمتطلباتك
وقت التسليم: حوالي 15-45 يوما للتسليم
شروط الدفع: L/C، D/A، D/P، T/T، Western Union، MoneyGram
القدرة على العرض: 200-300 طن شهرياً
نوع المنتج: |
JIS B2220 أجزاء من اللوحات ((PLRF) |
المواد: |
أجزاء من الفولاذ المقاوم للصدأ/أجزاء من الفولاذ الكربوني |
المعالجة الحرارية: |
التسخين، التخفيف، التشديد |
الأحجام: |
10A-400A |
أنواع الشباك: |
PL SW BL LJ WN TH |
شفة التي تواجه: |
وجه مرتفع ، وجه مسطح ، وصلة من نوع الحلقة |
معالجة السطح: |
أصفر، أسود، زيت مضاد للصدأ، نظيف |
تكمن: |
المصنع أو الطرف الثالث المعين |
العينة: |
عينات مجانية للرجوع إليها |
التطبيقات: |
المواد الكيميائية والنفط والغاز ومعالجة مياه الصرف الصحي وحماية البيئة والأدوية والمواد الغذائية وصن |
نوع المنتج: |
JIS B2220 أجزاء من اللوحات ((PLRF) |
المواد: |
أجزاء من الفولاذ المقاوم للصدأ/أجزاء من الفولاذ الكربوني |
المعالجة الحرارية: |
التسخين، التخفيف، التشديد |
الأحجام: |
10A-400A |
أنواع الشباك: |
PL SW BL LJ WN TH |
شفة التي تواجه: |
وجه مرتفع ، وجه مسطح ، وصلة من نوع الحلقة |
معالجة السطح: |
أصفر، أسود، زيت مضاد للصدأ، نظيف |
تكمن: |
المصنع أو الطرف الثالث المعين |
العينة: |
عينات مجانية للرجوع إليها |
التطبيقات: |
المواد الكيميائية والنفط والغاز ومعالجة مياه الصرف الصحي وحماية البيئة والأدوية والمواد الغذائية وصن |
أجزاء من الصلب المقاوم للصدأ أجزاء من الصلب المقاوم للصدأ لللحام أجزاء من الصلب الخالية من الفراغ وجه مرتفع / وجه مسطح لخطوط الأنابيب في الصناعة الكيميائية

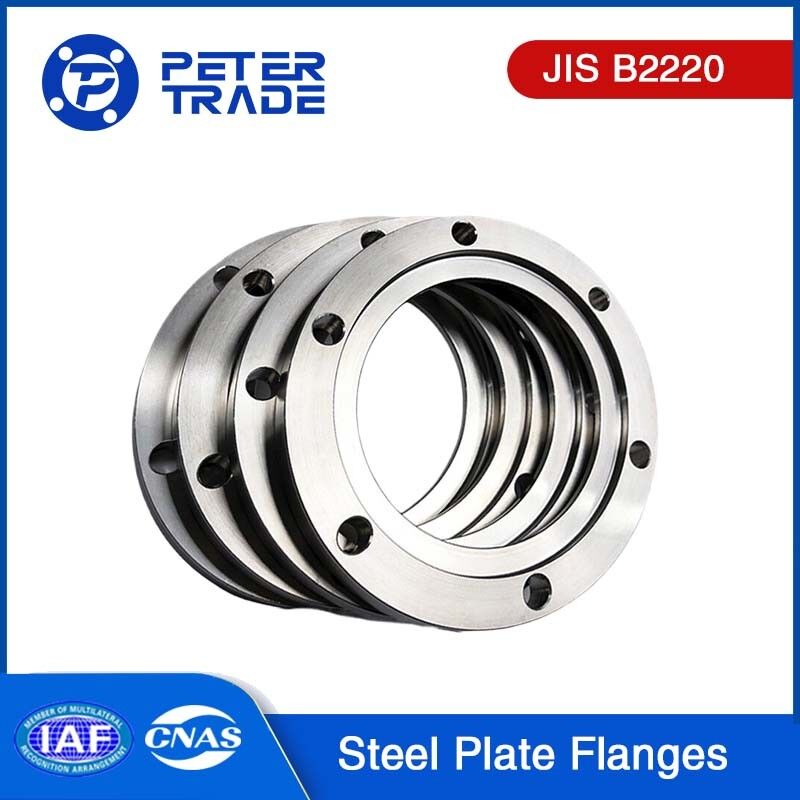

إدخال JIS B2220 اللوحات:
فليانج لوحة JIS B2220مصنوع من قطعة صلبة من مواد الصفيحة، عادةً من الصلب أو الفولاذ المقاوم للصدأ. يأخذ شكل قرص مستطيل دائري يحتوي على ثقوب محولات متباعدة بالتساوي تحيط بمحيطه.هذا التصميم يسمح للشريط الصفيحة لربط بشكل آمن اثنين من أجزاء الأنابيب أو المعدات عن طريق إغلاقها معا، تشكيل مرفق ضيق ومقاوم للتسرب.
JIS B2220 شرائح الصفائحيجد استخدامًا واسعًا في التطبيقات التي تتميز بضغط منخفض أو معدوم في درجات الحرارة المحيطة. يتم استخدامها بشكل بارز في جميع الصناعات مثل النفط والغاز والبتروكيماويات ومعالجة المياه ،وأنظمة HVACتقدم هذه الاطراف العديد من المزايا ، بما في ذلك كفاءة المساحة بسبب ملفها الرقيق مقارنة بأشكال الاطراف الأخرى.
اختيار الموادJIS B2220 فلنجات لوحةتختلف بناءً على متطلبات التطبيق المحددة. يتم تفضيل الفولاذ الكربوني والفولاذ المقاوم للصدأ بشكل عام بسبب قوتهما ومتانتهما ومقاومتهما للتآكل.اختيار المواد يعتمد على عوامل مثل طبيعة السائل المنقول، درجة حرارة التشغيل، ظروف الضغط، والاعتبارات البيئية.
هذه الشرائح الصفيحة متعددة الاستخدامات ، متوافقة مع أنظمة الأنابيب المختلفة ، وسهلة نسبياً في التثبيت مع ضمان اتصال موثوق به.من المهم أن تتطابق بدقة مع حجم الشريط، ومواصفات المواد لتلبية المتطلبات الفريدة لكل تطبيق.
مواصفات JIS B2220 اللوحات:
| 30 كجم/سم2 | |||||||||||
| الحفرة الاسمية لفلنج | خارج "ديام أوف بيب" | "داخل "ديام" من "فلانج" | خارج ديام. أوف فلنج | الأبعاد القطاعية للشريط | دي. of بولت | الوزن | |||||
| t | وجه مرتفع | Diam. of Raised face g (السمك المرتفع) | Diam. of Bolt Circle | عدد ثقوب البولت | هول دايم | ||||||
| ملم | ملم | افعل | د | t | f | g | ج | ن | h | كيلوغرام | |
| 10A | 17.3 | 17.8 | 110 | 16 | 1 | 52 | 75 | 4 | 19 | 1 | |
| 15A | 21.7 | 22.2 | 115 | 18 | 1 | 55 | 80 | 4 | 19 | 1.2 | |
| 20A | 27.2 | 27.7 | 120 | 18 | 1 | 60 | 85 | 4 | 19 | 1.4 | |
| 25A | 34.0 | 34.5 | 130 | 20 | 1 | 70 | 95 | 4 | 19 | 1.8 | |
| 32A | 42.7 | 43.2 | 140 | 22 | 2 | 80 | 105 | 4 | 19 | 2.1 | |
| 40A | 48.6 | 49.1 | 160 | 22 | 2 | 90 | 120 | 4 | 23 | 2.8 | |
| 50A | 60.5 | 61.1 | 165 | 22 | 2 | 105 | 130 | 8 | 19 | 2.9 | |
| 65A | 76.3 | 77.1 | 200 | 26 | 2 | 130 | 160 | 8 | 23 | 4.9 | |
| 80A | 89.1 | 90.0 | 210 | 28 | 2 | 140 | 170 | 8 | 23 | 5.7 | |
| 90A | 101.6 | 102.6 | 230 | 30 | 2 | 150 | 185 | 8 | 25 | 7.1 | |
| 100A | 114.3 | 115.4 | 240 | 32 | 2 | 160 | 195 | 8 | 25 | 8 | |
| 125A | 139.8 | 141.2 | 275 | 36 | 2 | 195 | 230 | 8 | 25 | 11.6 | |
| 150A | 165.2 | 166.6 | 325 | 38 | 2 | 235 | 275 | 12 | 27 | 17 | |
| 200A | 216.3 | 218.0 | 370 | 42 | 2 | 280 | 320 | 12 | 27 | M24 | 22.2 |
| 250A | 267.4 | 269.5 | 450 | 48 | 2 | 345 | 390 | 12 | 33 | M30 × 3 | 36.8 |
| 300A | 318.5 | 321.0 | 515 | 52 | 3 | 405 | 450 | 16 | 33 | M30 × 3 | 49.1 |
| 350 أ | 355.6 | 358.1 | 560 | 54 | 3 | 450 | 495 | 16 | 33 | M30 × 3 | 60.4 |
| 400 أ | 406.4 | 409.0 | 630 | 60 | 3 | 510 | 560 | 16 | 39 | M36 × 3 | 82 |
1الأبعاد في المليمترات
2يمكن تحديد الأبعاد من قبل المشترين المختلفين.
خصائص JIS B2220 اللوحات:
بناء الصفائح الصلبة:يتم تصنيع هذه الاطراف من قطعة صلبة من مواد الصفائح، مثل الفولاذ الكربوني أو الفولاذ المقاوم للصدأ. هذا البناء يضمن المتانة والقوة،توفير اتصال موثوق به بين الأنابيب أو المعدات.
تصميم دائري مسطح:تم تصميمها على شكل أقراص مستديرة مسطحة ذات سطح سلس. يسهل هذا التصميم المواءمة والمسدس بسهولة ، مما يتيح التثبيت والصيانة البسيطة.
ثقوب البراغي:حول محيط اللحاء ، يتم توزيع ثقوب المسامير بالتساوي. تستوعب هذه الثقوب المسامير التي تثبت اللحاء إلى اللحاء أو المعدات المقابلة ، مما يضمن وصلة ضيقة وخالية من التسرب.
تطبيقات الضغط المنخفض: JIS B2220 أجزاء اللوحةعادة ما تستخدم في التطبيقات التي يكون فيها ضغط منخفض أو لا يوجد ضغط في درجات الحرارة المحيطة. فهي مناسبة للبيئات التي تكون فيها أداء الختم في ظروف ضغط أقل أمرًا حاسمًا.
التنوع الكامل: JIS B2220 أجزاء من الألواحهي متعددة الاستخدامات وتجد تطبيقًا في صناعات مختلفة مثل النفط والغاز والبتروكيماويات ومعالجة المياه وأنظمة HVAC.تتوافق مع أنظمة الأنابيب المختلفة تعزز فائدتها في بيئات تشغيل متنوعة.
مرونة المواد:اعتماداً على متطلبات التطبيق المحددةJIS B2220 أجزاء اللوحةيمكن تصنيعها من مواد مختلفة. الخيارات الشائعة تشمل الفولاذ الكربوني والفولاذ المقاوم للصدأ ، تم اختيارهم لقوتهم ومقاومتهم للتآكل وملاءمتهم لظروف التشغيل.
الكفاءة في استخدام المساحة: JIS B2220 أجهزة طلاءتقدم كفاءة مساحة بسبب ملفها الرقيق بالمقارنة مع أنواع أخرى من الأطراف. وهذا يمكن أن يكون مفيدًا في المنشآت التي تكون فيها المساحة محدودة أو حيث يكون خفض الوزن أمرًا ضروريًا.
تصنيفات المواد للشظايا من الصلب المقاوم للصدأ:
1.ASTM A182 F304/304L:هذا هو نوع مادة شائعة لشرائح الفولاذ المقاوم للصدأ،مناسبة للتطبيقات الصناعية العامة. وهي تتكون في المقام الأول من 18 ٪ من الكروم و 8 ٪ من النيكل ، مما يوفر مقاومة جيدة للتآكل ومقاومة للتأكسد. F304L هو النسخة منخفضة الكربون ،مناسبة للاستخدام في ظروف لحام.
2.ASTM A182 F316/316L:هذا هو نوع من المواد مع مقاومة أفضل للتآكل، وتستخدم عادة في البيئات التآكل مثل الصناعات الكيميائية والنفطية والبحرية. يحتوي على 16-18٪ الكروم، 10-14٪ النيكل،و 2-3٪ من الموليبدينوم، مما يتيح مقاومة الوسائط التآكلية القوية مثل حمض الكبريتيك وحمض الهيدروكلوريك. F316L هو الإصدار منخفض الكربون ، مما يساعد على تقليل التآكل بين الحبيبات أثناء اللحام.
3.ASTM A182 F321:هذا هو نوع من المواد المستقرة من التيتانيومشرائح الفولاذ المقاوم للصدأ، مناسبة للبيئات عالية درجة الحرارة. يحتوي على 18-20٪ الكروم ، 9-12٪ النيكل ، ويتضمن أيضًا 0.15-0.30٪ التيتانيوم ، مما يعزز مقاومة التآكل وأداء درجة الحرارة العالية.
بالإضافة إلى الفئات المشتركة المذكورة أعلاه من الموادشرائح الفولاذ المقاوم للصدأ، هناك درجات مواد أخرى مثل ASTM A182 F347 ، ASTM A182 F904L ، إلخ ، والتي لها تركيبات وخصائص كيميائية مختلفة ، مناسبة لظروف العمل والوسائط المختلفة.
عند اختيار نوع الموادشرائح الفولاذ المقاوم للصدأ، من الضروري تقييم عوامل محددة مثل بيئة العمل، الطبيعة التآكل للوسائط، درجة الحرارة،ومتطلبات الضغط لضمان اختيار الدرجة المادية المناسبة لتلبية الاحتياجات الهندسية.
تطبيقات JIS B2220 فلنجات الصلب المقاوم للصدأ:
JIS B2220 شرائح صفائح الفولاذ المقاوم للصدأتستخدم لأغراض مختلفة في توصيل وتحصين أجزاء مختلفة من النظام. وهي تستخدم عادة لربط الأنابيب معًا ، ولكن يمكن استخدامها أيضًا في تطبيقات أخرى ،مثل توصيل مكونات مختلفة من النظام أو إغلاق أقسام محددة عند الضرورةعلى سبيل المثال ، يمكن استخدام شرائح الصفائح لربط الأنابيب المعدنية أو ربط قسمين من الأنابيب. بالإضافة إلى ذلك ،يمكن استخدامها لإنشاء حاجز بين قطعتين من المعدن التي تحتاج إلى البقاء منفصلةعلاوة على ذلك، يمكن استخدامها لربط أنابيب البلاستيك أو حتى لربط أجزاء مختلفة من وحدة تكييف الهواء أو التدفئة.
صناعة النفط والغاز: أجزاء من الألواحتستخدم عادة في أنظمة أنابيب النفط والغاز ، بما في ذلك معدات النقل والمعالجة والتخزين. يمكنها تحمل متطلبات العمل من الضغط العالي ودرجة الحرارة العالية ،مع توفير أداء سد موثوق به.
الصناعة الكيميائية:في المصانع الكيميائية وصناعات المعالجة الكيميائيةلوحة أجهزة التشطيبتستخدم على نطاق واسع في معدات معالجة السوائل المختلفة، مثل المفاعلات، أبراج التقطير، مفاصلات الحرارة، الخ. لديهم مقاومة للتآكل ومناسبة لمعالجة مختلف الوسائط التآكل.
صناعة الطاقة:في محطات توليد الكهرباء وأنظمة نقل وتوزيع الطاقةشرائح الصفائحعادة ما تستخدم لربط خطوط الأنابيب والصمامات والمعدات. يمكنها تحمل متطلبات الضغط العالي ودرجة الحرارة العالية ومعدل التدفق العالي،ضمان السلامة والتشغيل الموثوق به لنظام الطاقة.
صناعة معالجة مياه الصرف الصحي وحماية البيئةفي مرافق معالجة مياه الصرف الصحي والهندسة البيئيةشرائح الصفائحتستخدم لربط خطوط أنابيب مياه الصرف الصحي وأنظمة العادم ومعدات المعالجة. لديها أداء إغلاق جيد ومقاومة للتآكل ، مناسبة لمعالجة مياه الصرف الصحي والملوثات.
الصناعات الدوائية والغذائية:في مجالات الصيدلة ومعالجة الأغذيةشرائح الصفائحتستخدم على نطاق واسع في معدات الإنتاج المختلفة وأنظمة خطوط الأنابيب. وهي تلبي معايير النظافة ويمكن أن تلبي المتطلبات الخاصة لنقاء المنتج ونظافة.
